Декоративное литье по V-процессу

, Декоративное литье по V-процессу

При производстве отливок с использованием метода вакуумно-пленочной формовки, где основным связующим литейной формы является вакуум, не редко сталкиваемся с появлением поверхностного дефекта – пригара.

Пригар, чаще всего, возникает при использовании крупнозернистого песка для изготовления литейных форм, за счет засасывания жидкого металла в поры между частицами песка, либо при спекании песка, имеющего низкую огнеупорность, с металлом.Как правило, сцепление частиц песка с металлом имеет высокую прочность и удаление пригара (особенно химического) производится механическим способом со снятием поверхностного слоя металла отливки.

Для получениядекоративного литьяпо V — процессу, основными компонентами которого являются металл и песок, используется принципобразования пригара на заданной поверхности отливки, позволяющий получать четкий однородный орнамент (пригар) необходимой формы и цвета. Разработано несколько способов получения такого вида декоративного литья для плоских и объемных отливок.

, Декоративное литье по V-процессу, Декоративное литье по V-процессу, Декоративное литье по V-процессу, Декоративное литье по V-процессу

В отличие от существующей технологии вакуумно-пленочной формовки, в процессе производства формдля декоративного литьянеобходимы, как минимум, два вида формовочных песков разных фракций зерна – основной (существующей классификации) и специальный песок для создания «орнамента»более крупного размера.При производстве декоративных отливок из стали, для орнамента рекомендуется использовать специальный песок с высокой степенью огнеупорности (к примеру – цирконий).Использование специальных песков разного цвета, позволяет создавать сложные, разноцветные «орнаменты».

Рассмотрим необходимую последовательность операций при получении декоративного литья на примере отливки «Крышка канализационного люка». Во многих развитых странах мира канализационные люки превратились в объект дизайна. Люки стали частью общего дизайна городской среды, придавая ей особый индивидуальный облик, передавая атмосферу своего города.В основном, такие люки изготовлены из металла и разукрашены в яркие цвета. К сожалению, не высокая стойкость окраски поверхности и дороговизна производства, ограничивают область ее применения. Производство декоративных отливок по V – процессу не значительно отличается от основного процесса производства стандартных форм, позволяя организовать выпуск такого литья без переналадки существующего оборудования и оснастки, что позволит получать качественное декоративное литье по низкой цене.

При описании данного процесса будут опущены известные технологические переходы.

1. На поверхности модели производится заглубление части ее поверхности в виде предполагаемого орнамента, на глубину нескольких размеров крупной фракции песка, либо изготавливается плоский трафарет орнамента той же высоты, что и заглубление.

2. После облицовки моделипленкой, песок, нагретый до температуры плавления пленки, ровным слоем укладывается в заглубление модели до его верхнего уровня (либо в вырез трафарета, размещенного на поверхности модели).

3. Производится покраска облицованной модели с орнаментом из песка противопригарным покрытием и осуществляется его сушка. При использовании трафарета, изначально наносят противопригарное покрытие на песок орнамента и сушат его. Затем снимают трафарет и наносят противопригарное покрытие всей поверхности модели с дальнейшей его сушкой.

4. Все остальные операции по изготовлению литейной формы выполняются аналогично стандартной технологии для ВПФ.

При заливке формы жидким металлом происходит засасывание жидкого металла в поры песка орнамента. Слой песка с внутренней стороны формы, вплавленный в облицовочную пленку, за счет укладки его при температуре ее плавления, контактирует с жидким металлом и за счет вакуума в форме, свободно проникает в поры песка орнамента. Со стороны тела формы слой песка орнамента покрыт противопригарным покрытием и плотно засыпан обыкновенным, более мелким формовочным песком, что предотвращает вероятность дальнейшего проникновения металла в тело формы. Жидкий металл проникает в наружный слой формы, обволакивая зерна песка на 70-90% их поверхности, плотно фиксируя песок орнамента в теле отливки при ее остывании.

Выбивка и очистка отливки производится так же, как и для обычноголитья, с той лишь разницей, что полученный орнамент не подвергается пескоструйной или дробеструйной очистке.

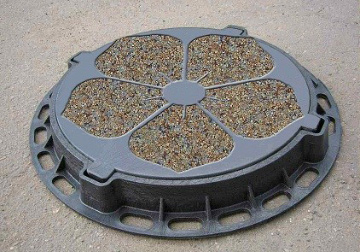

На приведенных рисунках отливок «Крышек канализационных люков» показаны некоторые варианты декоративных отливок. Отливки, полученные по этой технологии, обладают высокой степенью сцепления металла с песком (орнаментом), что позволяет их использование в условиях высоких нагрузок без разрушения орнамента. Возможность создания разнообразных дизайнерских отливок не высокой стоимости, позволит их использование для украшения улиц, домов, различного оборудования и техники, и т.д.
